蓄電池用パワーコンディショナ試験システム
Inverter/PCS ATS
蓄電池用パワーコンディショナ試験システムは、関連規格の試験項目をあらかじめプログラムした自動化試験システムです。太陽光インバータの入出力特性、異なる温度・照度条件下でのI-Vカーブシミュレーション、過電圧・不足電圧および周波数トリップ保護動作、高低電圧ライドスルー、共振発生時の単独運転防止と系統連系復帰に関する試験に対応しています。IEEE 1547.1、IEC 62933、EN 50530、NB/T 32004、CNS 15382など、複数の国際規格試験標準の検証をサポートします。 本システムは、太陽光インバータの最大入力電圧2000Vdc、系統連系電圧600V（L-N）に対応し、最新の太陽電池パネルおよびモジュールの試験要件を満たします。容量は最大2000kWまで対応可能です。すべての試験データはシステムソフトウェアにより保存され、事後のデータ比較・分析に活用できます。
電力
直流 30~2000kW；交流 30~2000kVA
電圧
0〜2000V0〜300V L-N（オプション：350V L-N）
電流／周波数
直流 0-2500A；交流 45-65Hz (オプション：40-70Hz)
ダウンロード
三相電圧の独立設定
三相の高低電圧ライドスルー電圧値を個別に設定でき、電圧の瞬時降下および急上昇をシミュレーションすることが可能です。

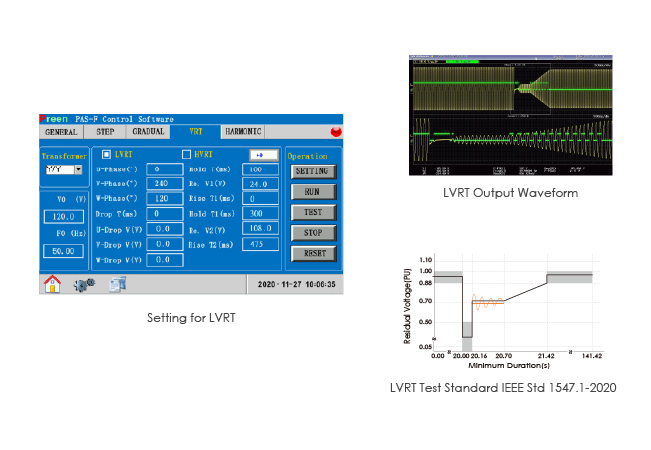

低電圧ライドスルー（LVRT）試験 - NB/T 32004-2018
低電圧持続運転能力（LVRT）：電力系統の事故により責任分界点電圧が急降下した場合、発電設備は責任分界点電圧が下図の曲線を上回る範囲で運転を継続しなければなりません。電圧が0 p.u.まで低下した場合は、少なくとも0.15秒間の継続運転が必要です。

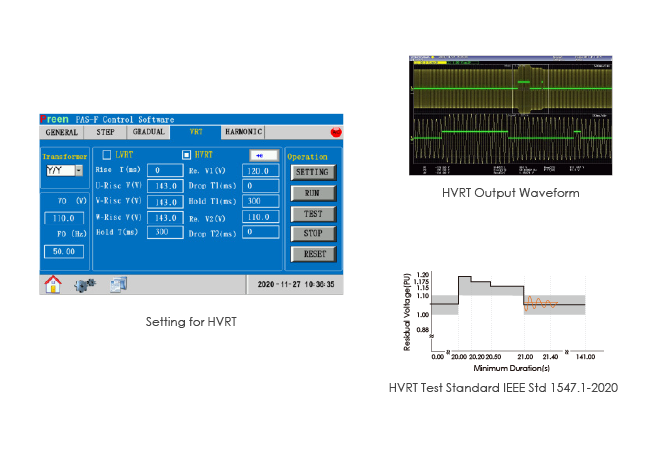

高電圧ライドスルー（HVRT）試験 - NB/T 32004-2018
高電圧持続運転能力（HVRT）：電力系統の事故により責任分界点電圧が急上昇した場合、発電設備は責任分界点電圧が下図の実線を下回る範囲で運転を継続しなければなりません。電圧が1.3 p.u.まで急上昇した場合は少なくとも0.5秒間、1.2 p.u.まで急上昇した場合は少なくとも10秒間の継続運転が必要です。電圧が1.1 p.u.まで急上昇した場合は系統解列なしで連続運転を維持しなければなりません。
直感的なソフトウェア操作プラットフォーム

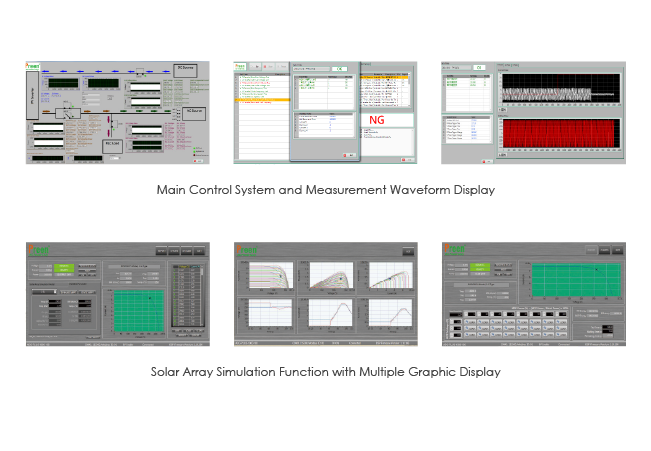

主制御システムは直感的なグラフィカルインターフェースを採用しており、各スイッチの状態から交直流電源および負荷の現在の試験状態を即座に確認できます。被試験体の電気パラメータおよび波形をリアルタイムで監視・測定することも可能です。
グラフィカルな太陽電池アレイシミュレーション画面では、簡単なパラメータ設定によりSASモードを実現できます。EN50530規格に準拠した動的最大電力点追従（MPPT）効率・静的MPPT効率の試験、およびI-Vカーブのシミュレーション試験にも対応しています。
高調波歪み波形合成機能（オプション）

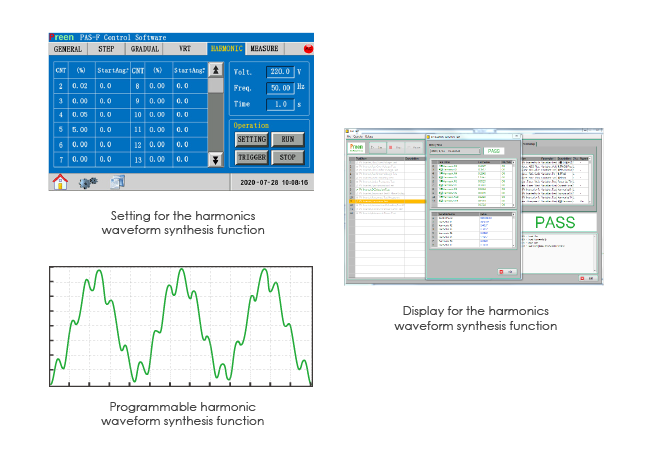

PASシリーズの高調波歪み波形合成機能により、任意の高調波成分を編集して歪み波形を合成することができます。基本周波数50Hzまたは60Hzを基準に、各次数の電圧振幅と出力初期位相を簡易プログラムで設定でき、最大25次までの高調波成分に対応しています。
単独運転防止試験
太陽光インバータの出力が系統に連系している状態で、系統内の浮遊インダクタンスおよび浮遊キャパシタンスが特定の条件に達し、系統周波数に近い共振（注1）が発生した場合、系統が解列してもインバータが運転を継続する可能性があります。
Preenの太陽光インバータ試験システムソフトウェアを使用することで、共振（注1）状態を容易にシミュレーションし、PASシリーズ回生型グリッドシミュレーション電源を系統から切り離すことができます。太陽光インバータが単独運転を迅速に検出し、即座に系統連系を切断する能力を検証でき、規格に基づく保護動作時間は2秒以内です。
（注1：Q_f = √(P_qL × P_qC) / P = 1.0±0.05）
主な試験・検証項目
蓄電池用パワーコンディショナ試験システムは、IEEE 1547.1、EN 50530、NB/T 32004、CNS 15382に基づく電気性能試験および安全規格試験に対応しています。
| Test Functions試験項目 | 欄位 2 |
|---|---|
| 1. Slow Over Voltage Test（緩速過電圧試験） | 7. Synchronization Test（同期試験） |
| 2. Fast Over Voltage Test（急速過電圧試験） | 8. DC Injection Test（直流重畳試験） |
| 3. Slow Under Voltage Test（緩速不足電圧試験） | 9. Unintentional Islanding Test（単独運転防止試験） |
| 4. Fast Under Voltage Test（急速不足電圧試験） | 10. Open Phase Test（欠相試験） |
| 5. Over Frequency Test（過周波数試験） | 11. Reconnect Test（系統連系復帰試験） |
| 6. Under Frequency Test（不足周波数試験） | 12. Harmonics Test（高調波試験） |
